GaN作为第三代半导体材料，，广泛应用于功率电子器件中，，，根据Yole数据，，，，2018年GaN功率器件国际市场规模中，，电源设备领域占比55%，，，，其次是激光雷达，，，占比达到26%，，其他下游应用如包络跟踪、、、无线电源等。。。。
目前我们使用的电子及电源设备，，，如个人电脑适配器、、音频/视频接收器和数字电视等，，有着占用空间大、、不美观、、、发热导致电量损耗等缺点，，，而GaN能够减少电源体积，，，，同时提升效率。。

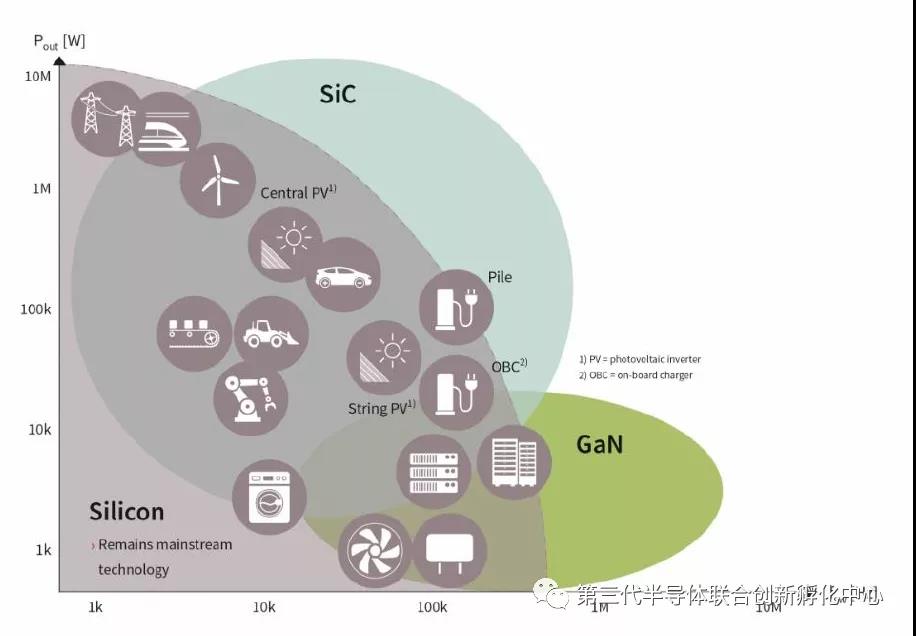

GaN，，SiC 和 Si半导体材料下游应用分布
一般来说，，，更高的充电功率意味着更大的体积和重量，，氮化镓（GaN）材料很好的避免了这个问题，，自然也就成了许多轻薄本和支持快充手机的首选。。。。除了众多国内厂商，，，，GaN最近也获得了苹果的青睐。。。
根据DigiTimes的消息，，，Navitas半导体预计将在2021年获得苹果GaN充电器的订单。。。作为长期合作伙伴，，，台积电则将会供应相关芯片。。。。从理论上讲，，，GaN比传统的硅MOSFET具有更大的技术优势，，，随着价格的不断降低，，，GaN器件正在成为功率市场的有力竞争者。。。。根据市场调研机构YoleDeveloppment的预测，，，，尽管与328亿美元的硅功率器件市场相比，，现有的GaN市场还很小，，，，但GaN器件已经开始渗透到很多应用领域。。。。若论最吸引众人眼球或者市场最火爆的应用，，，，非GaN充电器莫属。。GaN充电器能够在较小的体积内实现更大的充电功率，，非常适合ipads、、、MacBook等产品使用。。。

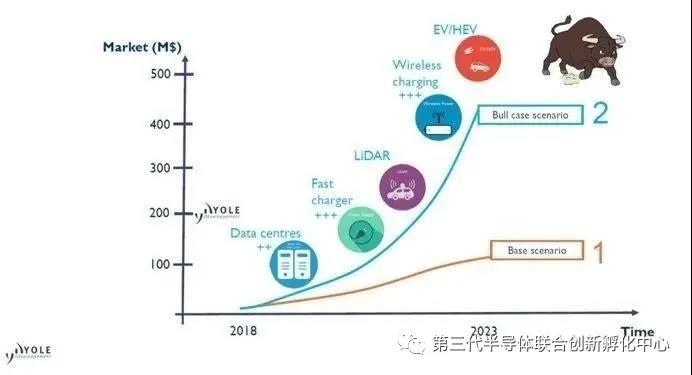

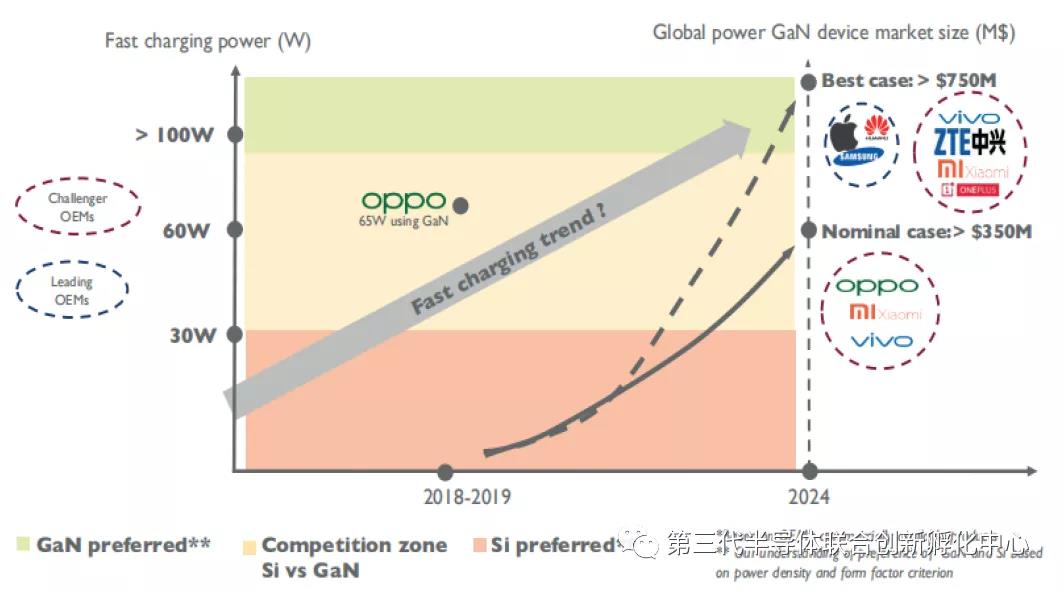

图：市场调研机构YoleDeveloppment预计，，，将GaN技术在快充和无线充电领域的应用很可能快速引爆GaN功率器件市场
图片来源：YoleDeveloppment
那么氮化镓是什么，，，，氮化镓充电器跟其它充电器又有什么区别呢？？？
GaN属于第三代半导体材料（又称为宽禁带半导体材料）。。GaN的禁带宽度、、电子饱和迁移速度、、、击穿场强和工作温度远远大于Si和GaAs，，具有作为电力电子器件和射频器件的先天优势。。目前第三代半导体材料以SiC和GaN为主。。。。相较于SiC，，GaN材料的优势主要是成本低，，易于大规模产业化。。。尽管耐压能力低于SiC器件，，但优势在于开关速度快。。。。同时，，GaN如果配合SiC衬底，，，器件可同时适用高功率和高频率。。半导体材料的发展主要体现在三个方面：
1）衬底及外延材料向大直径发展；
2）材料质量和器件性能的提升；
3）成本和价格的下降推动产业发展。。。。
在衬底方面，，，，日本多家公司已在出售2~3英寸GaN衬底；
在外延片方面，，，4~6英寸Si衬底GaN外延片的材料已经实现量产。。
GaN在未来几年将在许多应用中取代硅，，，其中，，，快充是第一个可以大规模生产的应用。。。在600伏特左右的电压下，，，GaN在芯片面积、、电路效率和开关频率方面的表现明显好于硅，，因此在壁式充电器中可以用GaN来替代硅。。。

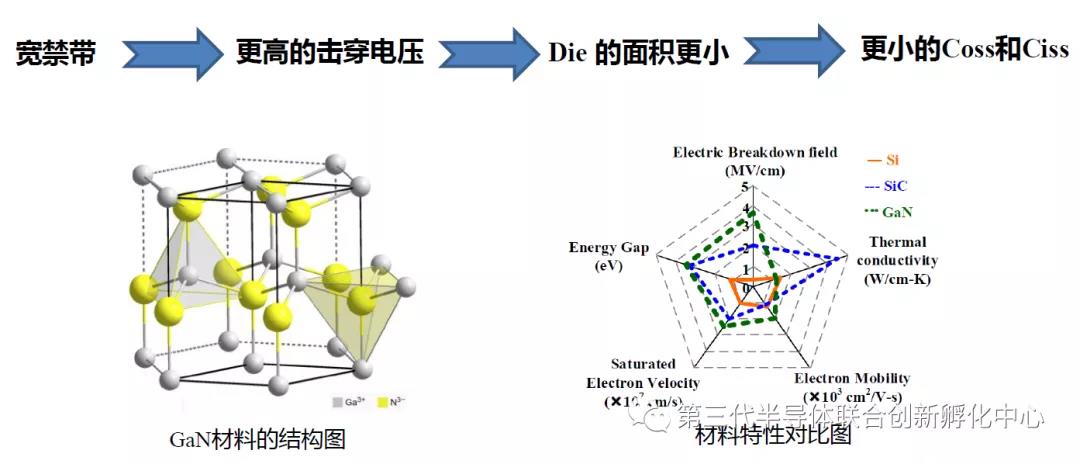

优越的材料特性让氮化镓功率器件具有巨大的优势
5G智能手机的屏幕越来越大，，，与之对应的是手机续航的需求越来越高，，，这意味着电池容量的增加。。。。GaN快充技术可以很好地解决大电池带来的充电时长问题。。硅正在逐渐达到其物理极限，，，特别是在功率密度方面。。。这反过来限制了配备硅功率组件的设备的紧凑程度。。在非常高的电压、、、温度和开关频率下，，，，GaN与硅相比具有优越的性能，，可显着提高能源效率。。。。功率GaN于2018年中后期在售后市场中出现，，，，主要是Anker、、、Aukey和AVpower的24至65瓦充电器。。

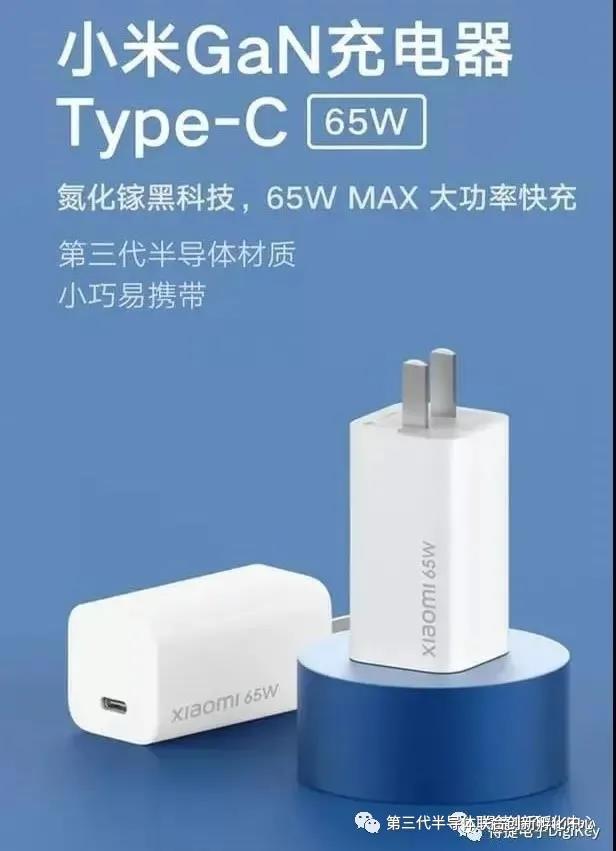

在1990年代对分立GaN及2000年代对集成GaN进行了多年学术研究之后，，，Navitas的GaNFast源集成电路现已成为业界公认的，，，具有商业吸引力的下一代解决方案。。。。它可以用来设计更小、、、更轻、、、、更快的充电器和电源适配器。。单桥和半桥的GaNFast电源IC是由驱动器和逻辑单片集成的650V硅基GaNFET，，，采用四方扁平无引线（QFN）封装。。。。GaNFast技术允许高达10MHz的开关频率，，，，从而允许使用更小、、、、更轻的无源元件。。此外，，寄生电感限制了Si和较早的分立GaN电路的开关速度，，，而集成可以最大限度地减少延迟和消除寄生电感。。。2019年9月，，，OPPO宣布在其65W内置快速充电器中采GaNHEMT器件，，，GaN在2019年首次进入主流消费应用。。。。2020年2月份，，，，小米公司推出了65WGaN充电器，，其横截面积仅比一元硬币稍大，，，，重量约为82克，，，，其物理尺寸比现有充电器小很多，，，非常便于携带。。但其充电速度超快，，对一块4500mAh的超大电池从0充电至满格仅需45分钟。。其实，，，，GaN充电器市场的火爆是有原因的。。想必很多消费者都有这样痛苦的经历，，，，每逢出差，，，，必须携带手机、、、平板电脑和笔记本电脑使用的多个充电器和适配器，，有限的行李空间被这些“必备的物品”占去大半。。怎么解决这个难题呢？？统一充电器和适配器的标准应该是最彻底的解决方案，，目前看来可操作性不高。。。。现实唯一可行的办法就是提高功率密度，，尽量缩小这些充电器和适配器的体积。。尺寸小、、、充电快是GaN充电器的最大优势，，，，一经面世，，市场很快就接受了这个产品。。据统计，，在2020年初的CES2020上，，GaN充电器就随处可见。。。
图：GaN器件的商业化应用
图片来源：小米
每个新技术快速商用的背后，，，总会有不少技术“推手”，，，GaN充电器也不例外。。随着这一市场热度的持续升温，，，各个GaN厂商也在加紧推出新的方案以应对市场所需。。。
下面我们就介绍几个典型设计实例，，供大家参考。。
英飞凌是业界唯一一家掌握Si、、、SiC和GaN等所有功率半导体技术的公司，，，，其CoolGaN™600V增强型HEMT（高电子迁移率晶体管）经过专门优化，，，可实现快速开通和关断，，，在开关模式电源（SMPS）中能实现高能效和高功率密度，，，，其优值系数（FOM）在当前市场上的所有600V器件中首屈一指。。。CoolGaN™的输出电荷和栅极电荷均比硅低10倍，，，反向恢复电荷几乎为零，，，，这是高频工作的关键。。该器件具有极少输出电容，，可在反向导通状态下提供优异的动态性能，，，，大幅提高工作频率，，从而通过缩小被动元器件的总体尺寸，，，提高功率密度。。在GaN充电器中，，，，为了在功率密度上实现突破，，，目前，，此类系统中使用的典型功率拓扑为反激式功率变换拓扑。。英飞凌CoolGaN™产品采用的就是这种拓扑结构，，在功率密度方面有着很大突破，，最高可达20W/in3（最大输出功率为65W）。。。英飞凌在其GaN充电器白皮书中推荐的非对称反激式功率变换拓扑见图4，，该拓扑利用磁化电流和同步整流开关的ZCS（零电流开关）构成初级侧半桥的ZVS（零电压开关），，，为实现最高转换效率奠定了基础。。

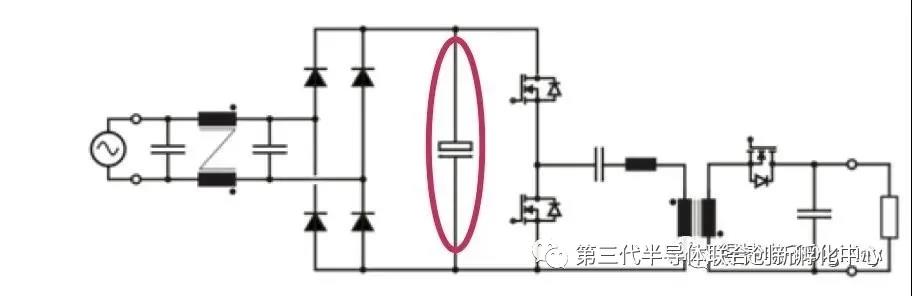

图：同步整流不对称PWM反激原理图
图片来源：Infineon
基于上述拓扑，，，，英飞凌开发了采用500v/140mΩMOSFET的65W样机，，支持USB-PD，，输出电压从5V/3A到20V/3.25A不等，，，工作频率从100kHz到220kHz。。。原型机的最大效率为94.8%，，，而在Vin=90V时的最低满载效率为93%。。。。
通过一些极客的拆解我们知道，，纳微半导体（Navitas）推出的GaNFast氮化镓功率芯片NV6115和NV6117，，，也是上文中提到的小米65WGaN充电器中的关键器件，，它们使得该充电器在功率密度上实现了突破。。。与安森美半导体的NCP51530（700V高低边驱动器）和德州仪器的UCC28780（反激式控制器）相互搭配构成的高频开关，，，大幅缩减了充电器中的变压器体积。。。Navitas的NV6115和NV6117为650VGaNFast电源IC，，针对高频软开关拓扑进行了优化。。扩展了传统拓扑结构如反激式、、、、半桥式、、、谐振式等功能，，可简化高频率、、、、高能量密度开关模式电源的设计。。。。

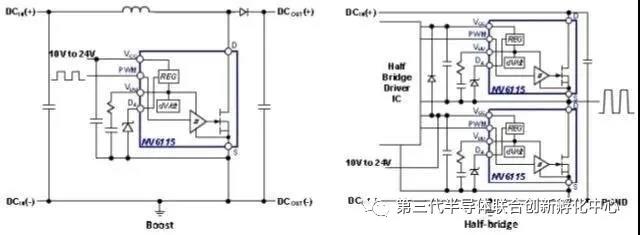

图：NV6115典型应用原理图
图片来源：Navitas
据统计，，现在市场上约有50余种使用了GaNFast的移动快充产品和平台，，，，其中包括顶级OEM正在批量生产的壁式充电器，，其功率范围从24W至300W。。。三星、、Oppo、、、小米和Verizon等都是Navitas的客户。。。。采用GaNFast的充电器具有USB-C功能，，，，不仅可以提供足够的电量为笔记本电脑快速充电，，，并能为智能手机、、平板电脑、、、、耳机和VR耳机等所有其他移动设备快速并安全地充电。。。氮化镓产业链基本包括衬底、、外延片、、器件制造等环节，，，，其中硅基衬底主要供应商有德国Siltronic、、、、日本Sumco、、、、日本Shin-Etsu等企业，，，而日本的NTT-AT、、比利时的EpiGaN和英国的IQE等则是硅基GaN外延片的主要供应商。。部分厂商则在产业链上延伸，，，，同时生产外延片及器件制造，，，例如Episil、、、、Bridg、、Fujitsu等。。。。目前主流氮化镓生产厂家依旧集中在欧洲国家及日本等。。。。下面仅简单介绍以生产外延片为主的几家主流供应商。。。。
